온디바이스 AI와 차세대 NPU 밸류체인 - 단말기 자체 AI 추론 기술과 글로벌 반도체 생태계

거대 클라우드 데이터센터에 의존하던 인공지능 패러다임이 스마트폰, 노트북, 전장 단말기 자체에서 직접 연산하는 온디바이스 AI(On-Device AI) 및 NPU(신경망처리장치) 생태계로 급격히 확장되고 있습니다. 외부 서버 통신 없이 초저지연과 완벽한 프라이버시를 보장하는 온디바이스 구동 메커니즘, 행렬 연산(MAC)에 특화되어 전력 소비를 80% 줄이는 차세대 NPU 아키텍처, 4비트 양자화(INT4)로 모델을 압축하는 SLM 기술, 고대역폭 저전력 LPDDR5X 및 LPCAMM2 메모리, 그리고 퀄컴·삼성전자 및 국내 팹리스·디자인하우스로 이어지는 핵심 수혜 지도를 심층 분석합니다.

1. 온디바이스 AI 5대 핵심 기술과 동작 메커니즘 분석



핵심 01 온디바이스 AI 구동 메커니즘과 차별적 강점

작동 메커니즘: 온디바이스 AI는 중앙 클라우드 서버와 데이터를 송수신하지 않고, 사용자의 단말기(스마트폰, 태블릿, AI PC, 차량) 내부에 장착된 반도체 칩셋(AP/SoC)에서 딥러닝 추론 알고리즘을 독립적으로 직접 실행하는 기술입니다. 인터넷 연결이 차단된 비행기 안이나 지하 공간에서도 AI 기능이 완벽히 작동하며, 네트워크 왕복 시간(RTT)이 제거되어 밀리초(ms) 단위의 즉각적인 응답(Zero Latency)을 구현합니다. 또한 사용자의 민감한 금융·생체·대화 데이터가 외부 서버로 전송되지 않아 데이터 프라이버시가 완벽히 보호되며, 기업 입장에서는 천문학적인 클라우드 서버 API 통신비 및 인프라 운영 비용을 제로화할 수 있습니다.

실전 시장 사례: 삼성전자는 플래그십 갤럭시 S24 및 S25 시리즈에 온디바이스 기반 '실시간 통화 통번역(Live Translate)'과 '서클 투 서치'를 탑재하여 오프라인 환경에서도 지연 없는 AI 경험을 상용화했습니다. 애플 또한 '애플 인텔리전스(Apple Intelligence)'를 통해 기기 내 온디바이스 모델과 필요시 프라이빗 클라우드를 오가는 하이브리드 온디바이스 전략을 전면 채택했습니다.

핵심 02 NPU(신경망처리장치) 전용 아키텍처와 고효율 가속

작동 메커니즘: NPU(Neural Processing Unit)는 인간 뇌의 시냅스 연결 구조를 모방한 심층신경망(DNN) 행렬 곱셈 및 누적(MAC, Multiply-Accumulate) 연산에 100% 특화된 전용 가속 반도체입니다. 직렬 처리에 특화된 CPU나 부동소수점 그래픽 연산 중심의 GPU와 달리, NPU는 시스톨릭 어레이(Systolic Array) 구조를 통해 수천 개의 데이터를 메모리 재접근 없이 데이터 플로우 방식으로 동시 연산합니다. 이를 통해 배터리 제약이 심한 모바일·노트북 환경에서 동일 연산 성능 대비 전력 소모를 80% 이상 절감하며, 와트당 연산 능력(TOPS/W)을 극대화합니다.

실전 시장 사례: 마이크로소프트는 차세대 AI PC 규격인 'Copilot+ PC'의 최소 사양으로 40 TOPS(초당 40조 회 연산) 이상의 NPU 탑재를 의무화했습니다. 퀄컴은 45 TOPS의 헥사곤 NPU를 탑재한 '스냅드래곤 X 엘리트'로 AI PC 시장을 선점했으며, 국내 NPU 설계자산(IP) 전문 기업인 오픈엣지테크놀로지와 칩스앤미디어는 엣지 디바이스용 NPU IP 라이선스 공급을 급격히 확장하고 있습니다.

핵심 03 SLM(소형언어모델) 압축 & 경량화 양자화 기술

작동 메커니즘: 수천억 개의 파라미터를 가진 거대언어모델(LLM)은 기가바이트(GB) 단위 메모리와 수백 와트의 전력을 소모하여 단말기에 탑재할 수 없습니다. 따라서 매개변수를 10억~70억(1B~7B) 개 수준으로 축소한 소형언어모델(SLM, Small Language Model)과 고도의 압축 알고리즘이 필수적입니다. 특히 32비트 또는 16비트 부동소수점(FP32/FP16) 가중치를 4비트나 8비트 정수(INT4/INT8)로 변환하는 양자화(Quantization), 중요도가 낮은 뉴런 연결을 가지치기하는 프루닝(Pruning), 거대 모델의 지식을 소형 모델에 전달하는 지식 증류(Knowledge Distillation)를 결합하여 정확도 손실을 1% 미만으로 억제하면서 모델 용량을 75% 축소합니다.

실전 시장 사례: 마이크로소프트의 Phi-3(3.8B 파라미터), 메타의 Llama-3-8B, 구글의 Gemma-2(2B/9B) 등 글로벌 빅테크의 대표 SLM들이 4비트 양자화를 거쳐 스마트폰과 노트북의 기본 RAM(12GB~16GB) 내에서 초당 수십 토큰의 속도로 부드럽게 구동되고 있습니다.

핵심 04 초고속 저전력 메모리 생태계 (LPDDR5X & LPCAMM2)

작동 메커니즘: 온디바이스 AI 연산의 최종 병목은 연산 속도가 아니라 메모리 대역폭(Memory Bandwidth)입니다. 매 초 수십억 번의 가중치를 NPU로 전송해야 하므로 초당 8.5Gbps~9.6Gbps 속도를 자랑하는 저전력 LPDDR5X D램이 기본 규격으로 자리 잡았습니다. 나아가 기존 메인보드 직납땜(On-board) 방식으로 인해 용량 업그레이드가 불가능했던 슬림형 노트북의 한계를 극복하기 위해, 탈부착이 가능하면서도 공간을 60% 절약하고 전력 효율을 40% 개선한 차세대 모듈 LPCAMM2(Low Power Compression Attached Memory Module 2)가 글로벌 JEDEC 표준으로 확정되었습니다.

실전 시장 사례: 삼성전자와 SK하이닉스는 업계 최고 속도인 9.6Gbps LPDDR5X 및 LPCAMM2 양산 체제를 구축하여 퀄컴, 인텔, AMD 등 주요 AP/CPU 제조사에 공급하고 있습니다. 팹리스 기업 제주반도체는 온디바이스 저전력 메모리 컨트롤러 기술을 기반으로 엣지 AI 디바이스 및 스마트 IoT 기기향 매출을 빠르게 확대하고 있습니다.

핵심 05 글로벌 온디바이스 AI 에코시스템 및 밸류체인

작동 메커니즘: 온디바이스 AI는 단일 반도체를 넘어 NPU IP → 디자인하우스(DSP) → 파운드리 → 초고속 저전력 메모리 → 세트 완성품(스마트폰/PC/전장)으로 연결되는 종합 생태계입니다. 글로벌 빅테크 및 전장 기업들이 자체 맞춤형 NPU(ASIC) 개발을 추진함에 따라, 복잡한 신경망 회로를 파운드리 최신 공정에 맞춰 패키징하는 디자인 솔루션 파트너(DSP)의 역할이 시스템 경쟁력의 핵심으로 떠올랐습니다.

실전 시장 사례: ARM 아키텍처 기반의 강력한 디자인하우스 가온칩스, TSMC 국내 유일의 VCA 파트너 에이직랜드, 삼성전자 파운드리 핵심 DSP인 에이디테크놀로지가 글로벌 팹리스의 차세대 온디바이스 NPU 턴키 설계 수주를 확보하며 구조적 성장 궤도에 진입했습니다.

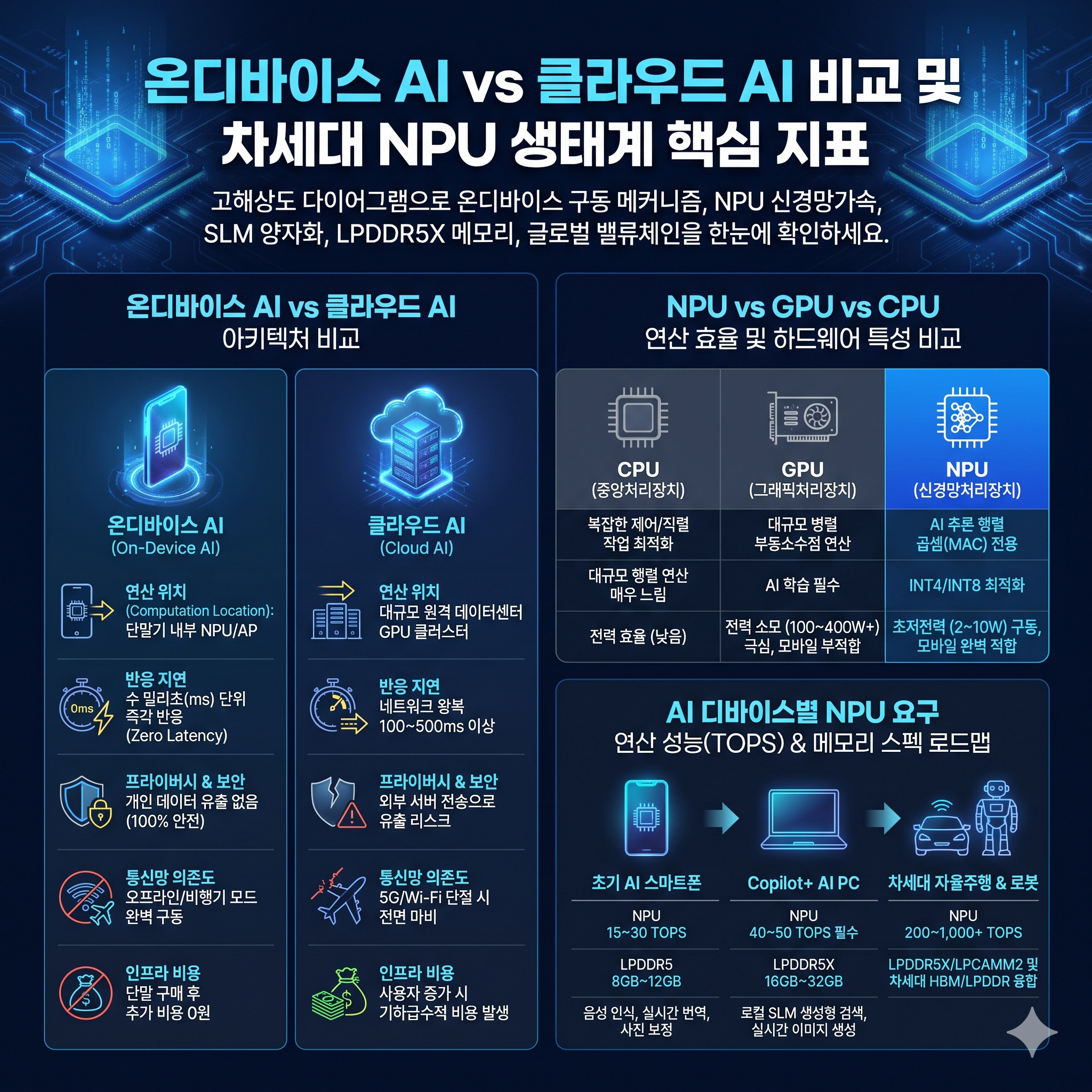

2. 한눈에 보는 핵심 지표 & 온디바이스 vs 클라우드 AI 비교 분석

온디바이스 AI vs 클라우드 AI 아키텍처 비교

• 연산 위치: 단말기 내부 NPU/AP (온디바이스) vs 대규모 원격 데이터센터 GPU 클러스터 (클라우드)
• 반응 지연(Latency): 수 밀리초(ms) 단위 즉각 반응 (Zero Latency) vs 네트워크 왕복 100~500ms 이상 소요
• 프라이버시 & 보안: 개인 데이터가 기기 밖으로 유출되지 않음(100% 안전) vs 외부 서버 전송으로 보안 유출 리스크 상존
• 통신망 의존도: 오프라인·비행기 모드에서도 완벽 구동 vs 5G/Wi-Fi 인터넷 단절 시 AI 기능 전면 마비
• 인프라 비용: 단말 구매 후 추가 서버 비용 0원 vs 사용자 수 증가 시 기하급수적 클라우드 토큰/전력 비용 발생

NPU vs GPU vs CPU 연산 효율 및 하드웨어 특성 비교

• CPU(중앙처리장치): 복잡한 제어 및 직렬 작업에 최적화, 대규모 행렬 연산 속도 매우 느림, 전력 효율(낮음)
• GPU(그래픽처리장치): 수천 개 코어의 대규모 병렬 부동소수점 연산 최적화, AI 학습에 필수이나 전력 소모(100~400W+) 극심하여 모바일 부적합
• NPU(신경망처리장치): AI 추론 행렬 곱셈(MAC) 전용 회로, 부동소수점 대신 INT4/INT8 최적화, 초저전력(2~10W) 구동으로 모바일·노트북 완벽 적합

AI 디바이스별 NPU 요구 연산 성능(TOPS) & 메모리 스펙 로드맵

• 초기 AI 스마트폰: NPU 15~30 TOPS 수준, 기본 LPDDR5 8GB~12GB 탑재 (음성 인식, 실시간 번역, 사진 보정)
• Copilot+ AI PC: NPU 40~50 TOPS 필수화, LPDDR5X 16GB~32GB 표준화 (로컬 SLM 생성형 검색, 실시간 이미지 생성)
• 차세대 자율주행 & 로봇: NPU 200~1,000+ TOPS 요구, LPDDR5X/LPCAMM2 및 차세대 HBM/LPDDR 융합 구조

3. 필수 계산 공식 & 투자 시 핵심 주의사항

📐 NPU 에너지 효율(TOPS/W) & 온디바이스 메모리 대역폭 요구량 산출 공식

NPU 에너지 효율 = 총 연산 성능(TOPS) ÷ 소비 전력(Watt)
요구 메모리 대역폭(GB/s) = 모델 파라미터 수(Parameters) × 양자화 비트 수(Bits / 8) × 초당 생성 토큰 수(Tokens/s)

* 지표 해석: 배터리 구동 단말기에서는 절대 연산량보다 'TOPS/W(와트당 연산력)'가 칩셋 경쟁력의 절대 기준입니다. 또한 7B(70억 개) 모델을 4비트(0.5Byte)로 양자화하여 초당 30토큰을 생성하려면 최소 105GB/s 이상의 메모리 대역폭이 확보되어야 하므로 LPDDR5X 고대역 메모리가 필수적입니다.

주의 01. 단말기 발열로 인한 스로틀링(Throttling) 및 장시간 연산 시 배터리 급방전 리스크

스마트폰과 초경량 노트북은 팬이 없는 팬리스(Fanless) 구조가 많아, 온디바이스 AI 모델을 연속 실행할 경우 내부 온도가 급격히 상승합니다. 과열 방지를 위해 클록을 강제로 낮추는 스로틀링이 발생하면 AI 처리 속도가 급락하므로, 반도체 방열 설계와 NPU의 실질 전력 소모(TDP) 통제력이 실제 제품 경쟁력을 결정합니다.

주의 02. 빅테크(애플·구글·삼성)의 자체 칩 내재화에 따른 범용 팹리스 입지 축소

애플(M시리즈/A시리즈 뉴럴엔진), 구글(텐서 TPU), 삼성전자(엑시노스 NPU) 등 세트 제조사들이 자체 NPU 설계를 강화하고 있습니다. 독자적인 아키텍처 특허나 차별화된 비디오/오디오 코덱 IP를 보유하지 못한 범용 NPU 스타트업은 공급망 진입에 어려움을 겪을 수 있어 독점적 IP 경쟁력을 확인해야 합니다.

주의 03. 소비자가 체감할 수 있는 '킬러 앱(Killer App)' 부재 시 기기 교체 수요 지연

단순 사진 보정이나 기본 통번역 수준에 머무를 경우, 소비자들이 100만~200만 원대의 고가 AI 스마트폰과 Copilot+ PC로 기기를 교체할 유인이 떨어질 수 있습니다. 오피스 생산성을 획기적으로 높이거나 OS와 완전 결합된 킬러 서비스의 등장 여부가 디바이스 출하량 성장세를 좌우합니다.

4. 온디바이스 AI & NPU 실전 투자 5단계 체크리스트

STEP 1 글로벌 AI PC 표준 규격(MS Copilot+ 40 TOPS 이상) 충족 NPU 채택 확인

퀄컴, 인텔, AMD 칩셋의 실제 벤치마크 NPU 연산 성능과 주요 PC OEM(삼성, 레노버, 델, HP) 모델 출시 비중을 점검합니다.

STEP 2 NPU 설계자산(IP) 및 메모리 인터페이스 라이선스 로열티 성장률 검증

오픈엣지테크놀로지, 칩스앤미디어의 글로벌 반도체 고객사향 라이선스 계약 건수와 칩 양산 시 발생하는 로열티 매출 비중을 추적합니다.

STEP 3 LPDDR5X 고대역폭 메모리 및 탈부착 LPCAMM2 침투율 추적

삼성전자, SK하이닉스 모바일 D램의 판가(ASP) 프리미엄과 제주반도체 등 온디바이스 저전력 메모리 컨트롤러 업체의 실적 개선을 확인합니다.

STEP 4 파운드리 디자인하우스(DSP)의 온디바이스 AI ASIC 턴키 수주 잔고 분석

가온칩스, 에이직랜드, 에이디테크놀로지의 선단 공정(4nm/3nm) 기반 엣지 NPU 개발 프로젝트 수주 및 양산 전환율을 점검합니다.

STEP 5 글로벌 스마트폰·PC 세트 업체의 AI 프리미엄 모델 판매량과 교체 주기 확인

전체 스마트폰 및 노트북 출하량 중 온디바이스 AI 탑재 모델의 비중이 20%를 돌파하는 티핑 포인트 도달 시점을 분석합니다.

5. 투자자 실무 핵심 FAQ

Q1. NPU가 발전하면 기존 엔비디아의 데이터센터 GPU 시장이 위축되나요?

아닙니다. AI 산업은 거대 파운데이션 모델을 학습(Training)시키는 '클라우드 AI'와, 학습된 모델을 실제 사용자의 기기에서 빠르게 실행(Inference)하는 '온디바이스 AI'의 **상호 보완적 공존 구조**로 진화합니다. 클라우드에서 최신 초거대 지능을 업데이트하고, 일상적인 음성·영상·보안 처리는 단말기 NPU가 전담하는 하이브리드 체제가 정착되므로 양 시장은 동반 성장합니다.

Q2. 온디바이스 AI 상용화가 D램 반도체 시장에 호재인 이유는 무엇인가요?

로컬 기기에서 SLM 모델을 구동하기 위해서는 최소 12GB~16GB 이상의 모바일 RAM이 필수적입니다. 기존 6GB~8GB에 머물던 중저가 스마트폰과 슬림형 노트북의 D램 탑재 용량이 2배 이상 상향 표준화되며, 고가의 프리미엄 LPDDR5X 및 LPCAMM2 채택률이 급상승하여 메모리 반도체 제조사의 평균판매단가(ASP)와 마진을 동시에 끌어올립니다.

Q3. 국내 주식시장에서 온디바이스 AI의 가장 확실한 실전 수혜주는 어디인가요?

가장 먼저 실적 레버리지를 누리는 분야는 **NPU IP 기업(오픈엣지테크놀로지, 칩스앤미디어)**과 **디자인하우스(가온칩스, 에이직랜드)**입니다. 칩 개발 초기 단계부터 라이선스 및 개발 용역비가 유입되기 때문입니다. 이후 디바이스 대량 양산 국면에서는 **고성능 저전력 메모리 공급사(삼성전자, SK하이닉스, 제주반도체)**와 완성품 세트 기업이 본격적인 실적 수혜를 누리게 됩니다.

📌 오늘의 핵심 요약 & 밸류체인 맵

1. 온디바이스 AI는 클라우드 의존 없이 단말기에서 실시간 추론을 수행하여 지연시간 0초, 개인정보 보호, 통신비 절감을 실현합니다.
2. 차세대 NPU는 행렬 곱셈(MAC)에 특화된 시스톨릭 아키텍처로 CPU/GPU 대비 전력 효율을 80% 끌어올린 AI PC·스마트폰의 심장입니다.
3. SLM 및 4비트 양자화는 1B~7B 크기의 소형 모델을 정확도 저하 없이 75% 압축하여 모바일 하드웨어 탑재를 가능하게 합니다.
4. LPDDR5X & LPCAMM2는 초당 9.6Gbps 고대역폭과 탈부착 저전력 혁신으로 온디바이스 메모리 전송 병목을 완벽히 해소합니다.
5. 글로벌 생태계는 빅테크의 기기 혁신과 더불어 국내 NPU IP, 디자인하우스, 모바일 메모리 밸류체인의 동반 수혜를 견인합니다.
