산업용 로봇의 종류와 실무 선정 가이드

728x90





FA 핵심 부품 및 기술 가이드 #08 산업용 로봇 및 자동화 기구

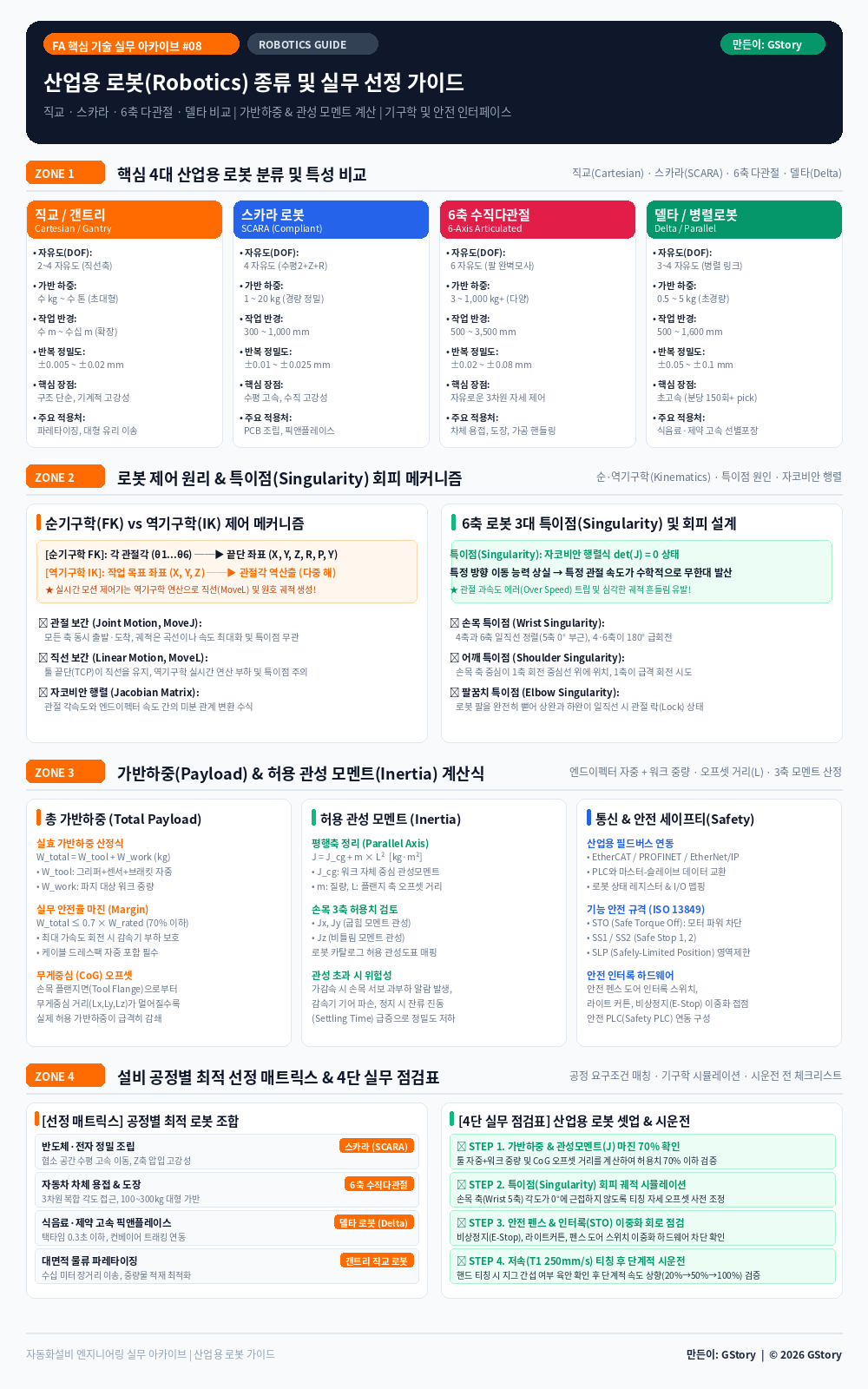

산업용 로봇의 종류와 실무 선정 가이드

Types of Industrial Robots & Engineering Selection Guide

엔지니어링 코어 인사이트: 스마트 팩토리와 무인화 자동화의 핵심, 산업용 로봇(Industrial Robotics)! 직교(Cartesian), 스카라(SCARA), 6축 수직다관절(Articulated), 델타(Delta) 로봇의 4대 기구학적 특성 비교부터 순기구학(FK)과 역기구학(IK)의 실시간 모션 제어 원리, 로봇 축이 멈추거나 급회전하는 특이점(Singularity) 회피 설계, 엔드이펙터 자중과 무게중심(CoG) 오프셋을 고려한 가반하중(Payload) 및 관성 모멘트(J) 사이징 수식, 그리고 안전 규격(ISO 13849 STO) 연동까지 현장 실무자가 반드시 갖추어야 할 핵심 지침을 정리했습니다.

1. 산업용 로봇의 정의 및 기구학적 분류 체계

산업용 로봇은 여러 개의 링크(Link)와 회전/직동 관절(Joint)이 결합된 다관절 매니퓰레이터로, 공정의 요구 자유도(DOF, Degrees of Freedom)와 작업 공간(Working Envelope)에 따라 최적의 기구학 구조를 선택해야 합니다.

자유도(DOF)와 직교 vs 관절 좌표계

자유도(DOF): 독립적으로 움직일 수 있는 관절 축의 수입니다. 3차원 공간에서 위치(X, Y, Z) 3축과 자세(Roll, Pitch, Yaw) 3축을 임의로 제어하려면 최소 6자유도가 요구됩니다.
직교 좌표계(Base/World): 설비 바닥면 또는 로봇 베이스를 기준으로 한 절대 3차원 데카르트 좌표계입니다.
툴 좌표계(TCP, Tool Center Point): 엔드이펙터 끝단(그리퍼 끝, 토치 끝)에 정의된 좌표계로 가공/파지 작업의 기준점입니다.

직렬 링크(Serial) vs 병렬 링크(Parallel)

직렬 로봇 (Serial: 직교, 스카라, 6축): 베이스부터 엔드이펙터까지 링크가 직렬로 연결된 구조로, 작업 반경이 넓고 자세 변환이 자유로우나 누적 오차와 말단부 모터 하중 부담이 존재합니다.
병렬 로봇 (Parallel: 델타): 베이스 프레임에 모든 구동 모터가 고정되어 있고 경량 링크들이 말단 플랫폼을 다각도로 지지하는 구조로, 가동부 중량이 극히 가벼워 경이적인 초고속(분당 150~200 pick) 왕복 동작이 가능합니다.

2. 자동화설비 4대 핵심 산업용 로봇 특성 심층 비교

생산 현장에 도입되는 4대 대표 로봇(직교, 스카라, 6축 수직다관절, 델타 로봇)의 장단점 및 기술 스펙을 비교 분석합니다.

① 직교 / 갠트리 로봇 (Cartesian)

자유도: 2~4축 (직선 X-Y-Z-R축)
가반하중: 수 kg ~ 수 톤 (초고하중 가능)
반복 정밀도: ±0.005 ~ ±0.02 mm (최상급)
특징: 볼스크류/랙앤피니언 직교 구동으로 기계적 강성이 탁월하며 직관적인 제어가 가능. 대면적 파레타이징, 대형 LCD 유리 이송 최다 적용.

② 스카라 로봇 (SCARA)

자유도: 4축 (수평 회전 2축 + Z 승강 + R 회전)
가반하중: 1 ~ 20 kg (경량 정밀물)
반복 정밀도: ±0.01 ~ ±0.025 mm
특징: 수평 평면상에서는 유연하고 빠르게 회전하며, Z축 방향으로는 매우 견고한 강성을 유지. 전자부품 실장, 커넥터 압입, 나사 체결의 표준 솔루션.

③ 6축 수직다관절 (6-Axis Articulated)

자유도: 6축 (사람의 어깨-팔꿈치-손목 모사)
가반하중: 3 ~ 1,000 kg+ (다양한 스펙트럼)
반복 정밀도: ±0.02 ~ ±0.08 mm
특징: 3차원 공간 내 임의의 각도로 진입 및 회피 가능. 자동차 용접, 도장, 실링, 기계 가공물 로딩/언로딩, 협동로봇(Cobot) 분야 주류.

④ 델타 / 병렬 로봇 (Delta Robot)

자유도: 3~4축 (병렬 카본 링크)
가반하중: 0.5 ~ 5 kg (초경량 부품)
반복 정밀도: ±0.05 ~ ±0.1 mm
특징: 천장에 고정되어 상부 모터가 링크를 통해 경량 헤드를 초고속 제어. 컨베이어 트래킹 비전 연동 기반 제과, 제약, 배터리 파우치 선별 포장에 최적.

비교 항목 직교 로봇 (Cartesian) 스카라 로봇 (SCARA) 6축 수직다관절 (Articulated) 델타 로봇 (Delta)
기구학 형태 직교 직선축 (PPP) 수평 회전 + 직동 (RRP) 수직 회전 관절 (RRRRRR) 병렬 링크 기구 (Parallel)
작업 공간 직육면체 박스 영역 원통형 부채꼴 영역 구형(Spherical) 3D 공간 원뿔/돔형 하부 영역
속도 및 사이클타임 중속 (0.8 ~ 1.5초) 고속 (0.3 ~ 0.5초) 중·고속 (0.8 ~ 2.0초) 극초고속 (0.2 ~ 0.3초)
설치 면적 (Footprint) 프레임 크기만큼 점유 매우 작음 (설비 모서리) 작음 (베이스 고정) 바닥 점유 면적 제로 (천장형)
경사 진입 및 자세 제어 불가 (수직/수평만) 불가 (Z축 수직 고정) 완벽한 3차원 임의 자세 제한적 (수평 유지)
주요 적용 공정 파레타이징, 장거리 이송 PCB 조립, 픽앤플레이스, 압입 자동차 차체 용접, 도장, CNC 식음료 포장, 배터리 파우치 선별

3. 기구학 제어 원리 및 3대 특이점(Singularity) 회피 설계

다관절 로봇에서 툴 끝단(TCP)을 원하는 경로로 이동시키기 위해서는 순기구학(FK)과 역기구학(IK) 연산이 수반되며, 특정 관절 자세에서 발생하는 특이점(Singularity)을 반드시 회피해야 합니다.

1) 순기구학(FK) vs 역기구학(IK)

순기구학 (Forward Kinematics): 각 축 모터 엔코더 각도(θ1~θ6)가 주어졌을 때 툴 끝단(TCP)의 3차원 위치와 자세(X, Y, Z, Roll, Pitch, Yaw)를 계산하는 과정으로, 유일한 단일 해(Unique Solution)를 가집니다.
역기구학 (Inverse Kinematics): 작업자가 목표 위치(X, Y, Z)를 지령했을 때 각 관절이 가져야 할 각도(θ1~θ6)를 역산하는 과정으로, 팔꿈치를 위로 꺾을지 아래로 꺾을지에 따라 최대 8개 이상의 다중 해(Multiple Solutions)가 존재합니다.

MoveJ (관절 보간): 관절 각도를 직선 보간하여 이동. 궤적은 곡선이지만 연산이 단순하고 특이점 영향을 받지 않음. MoveL (직선 보간): TCP가 공간상 완벽한 직선을 주행하도록 역기구학을 1ms마다 실시간 연산. 특이점 진입 시 과속도 알람 위험!

2) 6축 로봇의 3대 특이점(Singularity)과 회피 기법

특이점이란 로봇의 자코비안 행렬식 det(J) = 0이 되어 특정 방향으로의 이동 능력을 상실하고 관절 속도가 수학적으로 무한대로 발산하는 기하학적 정렬 상태입니다.

현장 발생 3대 특이점 및 회피 노하우:
1. 손목 특이점 (Wrist Singularity): 4축과 6축의 중심선이 일직선으로 정렬될 때(5축 관절 각도가 0°에 근접할 때) 발생. 손목이 순식간에 180° 반전하며 흔들립니다. 대책: 티칭 시 5축 각도를 항상 최소 ±5°~10° 이상 기울여 티칭합니다.
2. 어깨 특이점 (Shoulder Singularity): 툴 플랜지 중심이 1축 회전 중심선 바로 위에 위치할 때 발생. 1축이 급격히 회전하려 합니다. 대책: 로봇 직상방이나 중심축 바로 위를 통과하지 않도록 경유점(Way-point)을 우회 설계합니다.
3. 팔꿈치 특이점 (Elbow Singularity): 로봇 암을 최대로 뻗어 상완과 하완이 일직선이 되었을 때 발생. 관절이 락(Lock) 상태가 됩니다. 대책: 로봇 최대 리치(Reach)의 85% 이내 영역에서 작업점을 배치합니다.

4. 가반하중(Payload) & 허용 관성 모멘트(Inertia) 실무 계산식

로봇 선정 실패의 가장 흔한 원인은 단순히 '워크 무게'만 보고 로봇을 선정한 후, 엔드이펙터 자중과 오프셋 거리에 의한 관성 모멘트(J) 초과로 감속기가 파손되거나 궤적이 진동하는 문제입니다.

공식 ① 총 가반하중 (Total Payload) 검증

W_total = W_tool + W_work [kg] • W_tool: 그리퍼 본체 + 센서 + 솔밸브 + 마운팅 브래킷 자중 • W_work: 파지 대상 워크의 최대 중량 안전 가이드: W_total ≤ 0.7 × W_rated (정격 가반하중의 70% 이하 권장)

로봇은 최고 가속도로 급선회할 때 중력가속도의 수 배에 달하는 원심력과 가속 저항을 받으므로, 공압 배관 및 케이블 드레스팩(Dresspack)의 중량까지 고려하여 30%의 안전 마진을 반드시 확보해야 합니다.

공식 ② 평행축 정리 기반 허용 관성 모멘트 (Inertia, J)

J = J_cg + m × L² [kg·m²] • J_cg: 툴 및 워크 자체의 무게중심 관성모멘트 (kg·m²) • m: 총 질량 (W_total, kg) • L: 로봇 손목 플랜지 회전 중심선으로부터 무게중심(CoG)까지의 편심 거리 (m)
오프셋 거리(L)의 치명성:
관성 모멘트는 거리의 제곱(L²)에 비례합니다. 무게가 5kg에 불과하더라도 그리퍼 길이가 길어져 오프셋 거리가 200mm에서 400mm로 2배 늘어나면 관성은 4배로 폭증합니다. 관성이 카탈로그 허용치를 초과하면 감속기 치면 마모와 모터 과부하 에러(Overload)가 발생합니다.

산업용 필드버스 통신 & 세이프티(Safety) 연동 아키텍처

상위 제어기(PLC)와의 실시간 통신 및 작업자 안전을 보장하는 기능 안전(Functional Safety) 구성입니다.

Fieldbus 통신 (EtherCAT / PROFINET)
• 로봇 컨트롤러와 PLC 간 실시간 I/O, 프로그램 번호, 현재 직교 좌표(TCP) 전송.
• 비전 센서 연동 좌표 보정 데이터 고속 교환.
기능 안전 (ISO 13849-1 / STO)
• STO (Safe Torque Off): 비상 시 모터 파워 즉시 차단.
• SLS (Safely-Limited Speed): 도어 개방 시 250mm/s 저속 감속 운전.
• 안전 라이트 커튼 및 펜스 인터록 이중화 구성.

5. 공정별 최적 선정 매트릭스, 트러블슈팅 및 4단 실무 점검표

로봇 도입 시 공정 요구사항에 따른 기종 선정 매트릭스와 현장 시운전 시 필수 점검 절차입니다.

현장 이상 현상 주요 원인 대응 및 해결 방안
직선 이동(MoveL) 중 덜컹거림 및 과속 에러 경로 상 특이점(Singularity) 통과, 5축 각도 0° 정렬 티칭 각도 오프셋 조정, 특이점 부근 경로를 MoveJ로 변경하거나 중간 경유점 추가
급가감속 정지 시 끝단 잔류 진동 발생 엔드이펙터 허용 관성모멘트(J) 초과, 기구 브래킷 강성 부족 툴 무게중심 단축 설계, 로봇 가속도(Accel) 파라미터 하향(100% → 70%), 브래킷 보강
장기 가동 후 원점 오차(Position Drift) 충돌 충격에 의한 감속기 벨트 슬립, 배터리 방전 로봇 원점 캘리브레이션(Mastering) 수행, 각 축 엔코더 백업 배터리 전압 점검
불규칙한 비상정지 알람 및 통신 두절 케이블 드레스팩 꼬임 및 내부 단선, 서보 노이즈 가동부 전용 로봇 케이블 벤딩 반경 준수 점검, 실드선 접지 및 노이즈 필터 보강

4단 실무 점검 체크리스트 (4-Step Commissioning Checklist)

  • STEP 1
    가반하중(Payload) 및 3축 관성모멘트(J) 70% 마진 검증 엔드이펙터, 부속 공압 밸브/센서 자중 및 워크 중량을 합산하고, 플랜지 중심으로부터 편심 거리(L)에 따른 관성 모멘트가 카탈로그 허용 곡선 이내인지 사이징 프로그램으로 사전 검증합니다.
  • STEP 2
    작업 반경(Reach) 85% 이내 배치 및 특이점 궤적 회피 검토 최대 스트로크의 85% 이내에 주요 작업 지점을 배치하여 팔꿈치 특이점을 방지하고, 티칭 시 손목 5축 각도가 0°가 되지 않도록 최소 5~10° 이상의 경사각을 유지합니다.
  • STEP 3
    안전 펜스 인터록 및 STO(Safe Torque Off) 이중화 회로 점검 비상정지 버튼, 안전 도어 스위치, 라이트 커튼이 안전 제어기(Safety Controller)를 통해 이중화 채널로 정상 작동하여 위험 시 모터 토크가 확실히 차단되는지 하드웨어 검증을 수행합니다.
  • STEP 4
    저속 티칭 모드(T1 ≤ 250mm/s) 간섭 확인 후 단계적 자동 시운전 티칭 펜던트를 이용한 수동 동작 시 주변 구조물 및 케이블 드레스팩 간섭 여부를 육안으로 확인한 후, 속도를 단계적(20% → 50% → 100%)으로 상향하며 풀 사이클 무인 시운전을 완료합니다.
